微型滚珠直线导轨在精密设备、小型自动化机械、半导体制造设备及医疗器械中广泛应用。其尺寸宽度直接影响承载能力、刚性及设备整体布局，因此合理选择尤为重要。

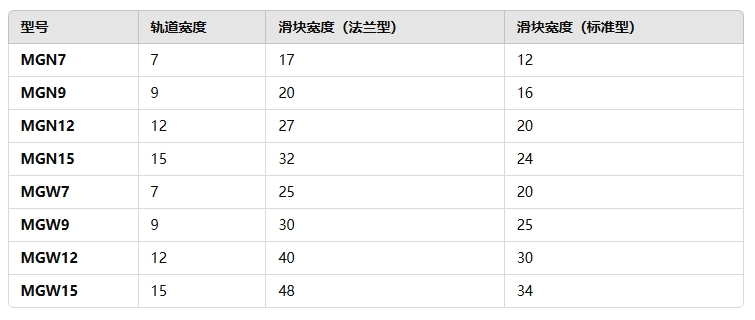

一、微型滚珠直线导轨的常见宽度规格
微型滚珠直线导轨的宽度通常取决于应用需求，不同品牌的尺寸略有差异，常见标准如下(单位：mm)：
●MGN系列(标准窄型)：适用于空间有限的精密设备，负载能力适中。
●MGW系列(加宽型)：相较于MGN系列，轨道宽度增加，抗倾覆能力更强，适用于单轨承载的结构。
二、影响导轨宽度选择的关键因素
1.负载能力
●宽度越大，承载能力越强，同时抗变形能力提升。
●例如，在小型医疗设备或摄像头滑轨中，MGN7、MGN9足够满足需求。
●在精密雕刻机、3D打印机等要求高稳定性的设备中，MGN12、MGN15或MGW系列更具优势。
2. 抗倾覆能力
●对于单轨布置的应用(如悬臂式导向结构)，加宽型(MGW系列)更具稳定性，减少侧向力导致的偏移。
●双轨布置时，标准窄型(MGN系列)即可提供良好的刚性支撑。
3.刚性与寿命
●窄型导轨在高负载下可能更容易产生微小变形，影响长期使用寿命。
●宽型导轨不仅可增加承载能力，还可减少滚珠的局部受力，提高耐久性。
4.安装空间
●空间受限的微型设备更倾向于选择窄型导轨，如MGN7、MGN9。
●若空间允许，宽型导轨(MGW系列)可减少因震动或偏心力导致的精度损失。
5.运动平稳性
●宽度增加的导轨能够更均匀分布受力，减少局部应力集中，提高运行平稳性，适用于高精度定位系统。

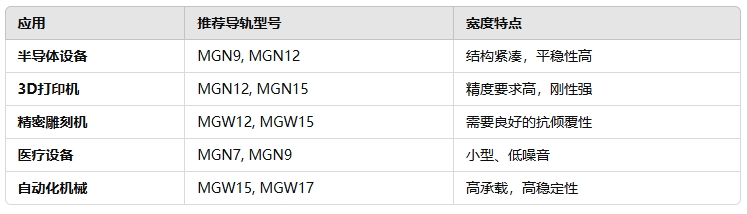

三、典型应用场景
四、结论：如何选择合适的宽度?
✅ 若设备体积受限，选 MGN7 / MGN9(精密微型设备)。
✅ 若对负载能力和刚性有较高要求，选 MGN12 / MGN15(中等负载自动化设备)。
✅ 若需要更高的抗倾覆能力，选 MGW系列(单轨结构或高精度应用)。
合理选择微型滚珠直线导轨的宽度，不仅能提升设备的工作稳定性，还能延长寿命，提高传动系统的精度和可靠性。本文内容是上隆自动化零件商城对“微型滚珠直线导轨”产品知识基础介绍的整理介绍，希望帮助各行业用户加深对产品的了解，更好地选择符合企业需求的优质产品，解决产品选型中遇到的困扰，如有其他的疑问也可免费咨询上隆自动化零件商城。
